Ez a 12V-os, 30A terhelhetőségű, 5 lábú autóipari relé a legszélesebb körben alkalmazható megoldások közé tartozik. Feladata, hogy nagy áramerősségű fogyasztókat – például fényszórót, hűtőventilátort, kürtöt vagy más elektromos berendezést – biztonságosan kapcsoljon a jármű elektromos rendszerében. A beépített váltóérintkezőnek köszönhetően nemcsak be- és kikapcsolásra használható, hanem átkapcsolásra is, így különösen sokoldalú.

Az 5 pólusú relé előnye, hogy két kimeneti lehetőséget kínál: normál esetben a 30-as láb a 87a lábbal van összekötve (NC – Normally Closed), míg behúzott állapotban a 30-as a 87-es lábra kapcsolódik (NO – Normally Open). Ez a kialakítás lehetővé teszi, hogy a relé egyszerre lásson el megszakító és kapcsoló funkciót, így még többféle elektromos rendszerhez illeszthető.

Műszaki jellemzők

• Névleges feszültség: 12V DC

• Maximális terhelhetőség: 30A

• Lábkiosztás: 5 pólusú (30, 85, 86, 87, 87a)

• Kialakítás: váltóérintkezős (SPDT) relé

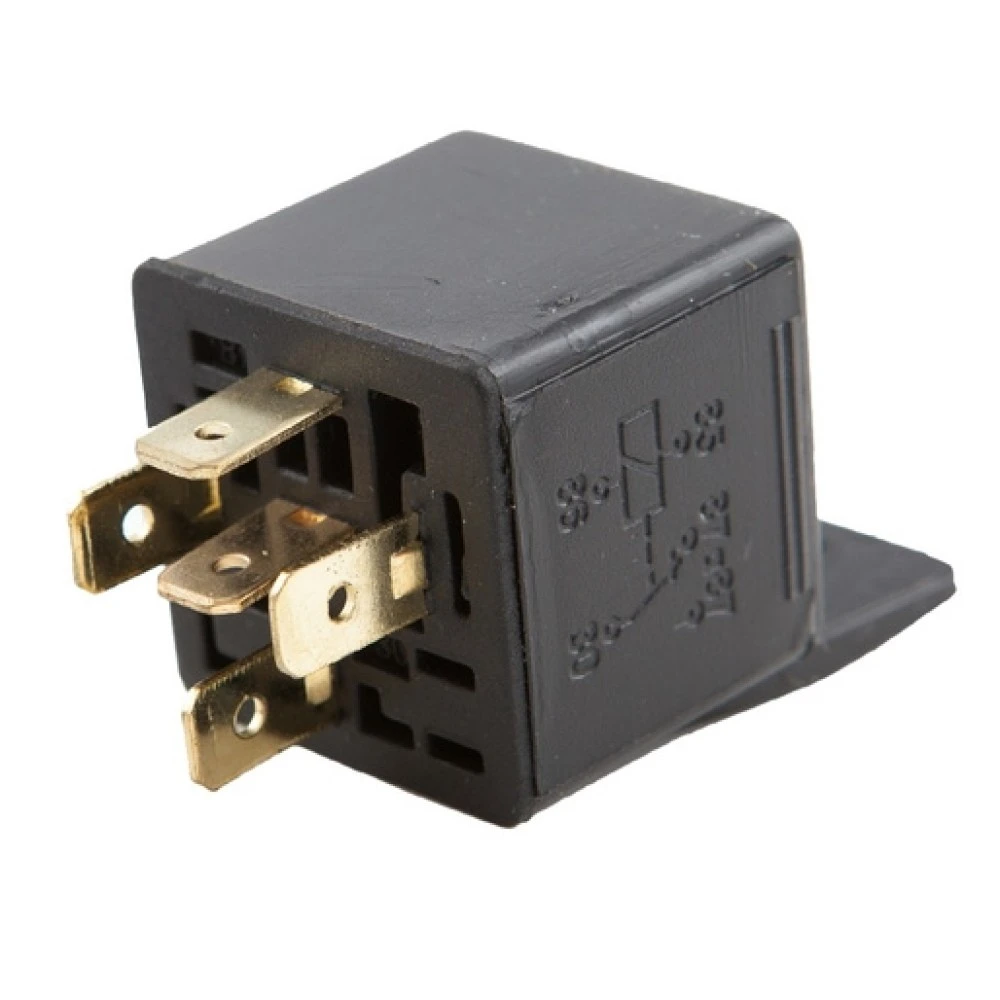

• Ház: fekete műanyag, oldalán kapcsolási rajzzal

• Méret: kompakt, szabványos csatlakozó kiosztással

Felhasználási előnyök

• Nagyobb teljesítményű fogyasztók biztonságos kapcsolása

• Kapcsoló és megszakító funkció egyetlen relében

• Tehermentesíti a vezérlőkapcsolókat és hosszabb élettartamot biztosít

• Univerzális felhasználás: autó, motorkerékpár, hajó, munkagép, ipari gép

A lábkiosztás magyarázata

• 30 – közös táp (általában +12V, biztosítékon keresztül az akkumulátorról)

• 87 – kimenet, amely a relé behúzásakor kapcsolódik a 30-as lábra (NO – normálisan nyitott)

• 87a – kimenet, amely a relé nyugalmi állapotában kapcsolódik a 30-as lábra (NC – normálisan zárt)

• 85 – a relé tekercsének egyik oldala (vezérlő jel, általában test vagy +12V)

• 86 – a relé tekercsének másik oldala (vezérlő áramkör másik pólusa)

Ez a relé tehát képes átkapcsolni két kimenet között: nyugalmi állapotban a 30–87a zárva van, behúzáskor pedig a 30–87 páros kapcsolódik.

Használati javaslat lépésről lépésre

1. Kösse a 30-as lábat az akkumulátor +12V kimenetére, mindig biztosítékon keresztül.

2. A 87-es lábra csatlakoztassa a kapcsolni kívánt fogyasztót.

3. A 87a lábat használja akkor, ha nyugalmi állapotban szeretné, hogy áramot kapjon a fogyasztó.

4. A 85-ös és 86-os lábat kösse a vezérlő áramkörhöz (pl. kapcsoló, vezérlő elektronika), ezek aktiválják a relét.

5. Ellenőrizze a bekötést, majd tesztelje a működést.
