Digitális multiméter Yato YT-73080

Digitális multiméter Yato YT-73080

A Yato YT-73080 univerzális mérőműszer megbízható és sokoldalú eszköz alapvető és haladó elektromos mérések elvégzéséhez. A készülék kézi mérési tartományváltással működik, amely lehetővé teszi a mérési pontosság tudatos beállítását, ugyanakkor megköveteli a felhasználótól az alapvető mérési szabályok betartását. Ez a modell a Yato kínálatának alapmérője, amely kiváló választás hobbi felhasználók, karbantartók, szerelők és oktatási célokra egyaránt.

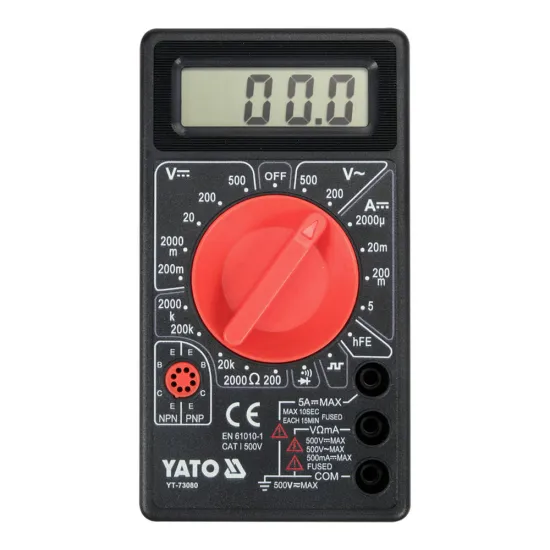

A mérőműszer robusztus kialakítású, ABS műanyag házzal rendelkezik, amelyet egy külön gumiburkolat, az úgynevezett holster egészít ki. Ez a külső védőréteg jelentősen növeli az ellenállóságot a mechanikai sérülésekkel, ütődésekkel és leejtéssel szemben, így a készülék alkalmas rendszeres műhelyhasználatra is. A nagyméretű LCD kijelző jól leolvasható mérési eredményeket biztosít, maximálisan 1999-es kijelzési értékkel.

A YT-73080 nem valódi effektív (True RMS) mérésre képes eszköz, ezért váltakozó feszültség esetén a mért érték kizárólag megfelelő szinuszos hullámforma mellett tekinthető pontosnak. A készülék ennek ellenére kiválóan alkalmas általános elektromos mérésekre, hibakeresésre, alapdiagnosztikára és oktatási felhasználásra.

Alapmérések

• Váltakozó feszültség mérése: A.C. 0–500 V

• Egyenfeszültség mérése: D.C. 0–500 V

• Egyenáram mérése: D.C. 0–5 A

• Ellenállásmérés: 0–2 MΩ

• Diódavizsgálat: IF 1 mA, UR 3 V

• Áramkör folytonossági teszt: 0–30 Ω, akusztikus jelzéssel

További mérések és funkciók

• Tranzisztor hFe mérés: 0–1000, beépített mérőaljzattal

• Téglalaphullámú jelgenerátor: 5 Vpp, kb. 50 Hz frekvencia

Mérési pontosság – magyarázat példával

A mérési pontosság számítását váltakozó feszültség mérésén keresztül lehet szemléltetni. Példa: 235 V mért érték esetén.

• Mérési pontosság ebben a tartományban: ±(2% + 10)

• Felbontás: 1 V

A mérési hiba számítása a következő képlet szerint történik:
(mért érték × 2%) + (10 × felbontás)

Számítás:
(235 × 2%) + (10 × 1) = 4,7 + 10 = 14,7 V

A kijelzett érték a mérési hibával együtt:
235 V ± 14,7 V

Egyenfeszültség mérés példája:
12 V = 12 ± 0,146 V

Az egyes mérési tartományokhoz tartozó pontos felbontási és pontossági értékek a készülék felhasználói kézikönyvében találhatók meg.

Fontos megjegyzés:
A YT-73080 nem valódi effektív mérésre képes eszköz, ezért váltakozó feszültség esetén a kijelzett érték csak ideális szinuszos jelalaknál értelmezhető pontos RMS értékként.

Beépített funkciók

• Jelgenerátor funkció: a funkcióválasztó kapcsolót jelgenerálásra állítva a műszer kb. 50 Hz frekvenciájú, 5 Vpp csúcstól-csúcsig terjedő téglalap alakú jelet állít elő, amely alkalmas például hangszórók és audio áramkörök diagnosztikájára

• DATA HOLD funkció: az aktuálisan mért érték rögzítése a kijelzőn

További információk

• LCD kijelző, maximális kijelzési érték: 1999

• Akusztikus jelzés folytonossági mérésnél 30 Ω alatti ellenállás esetén

• Automatikus átkapcsolás diódavizsgálatról folytonossági mérésre 30 Ω alatt

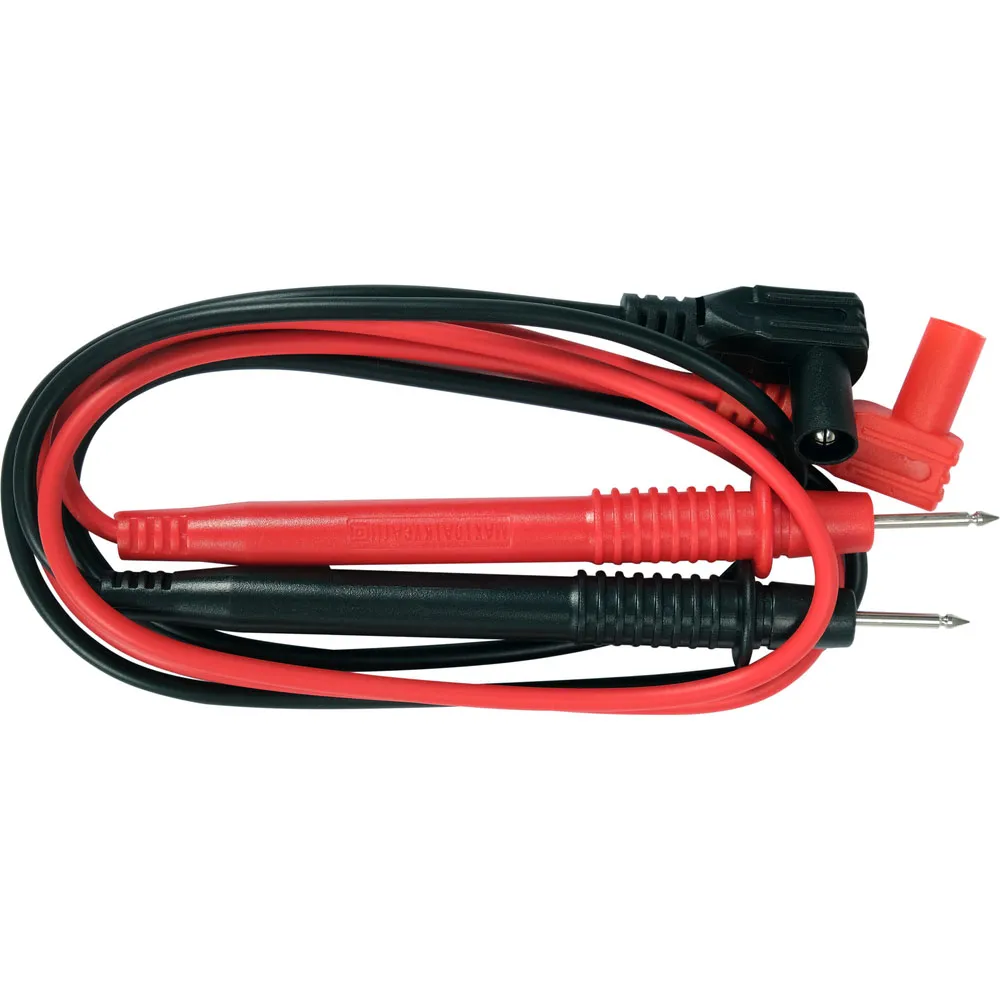

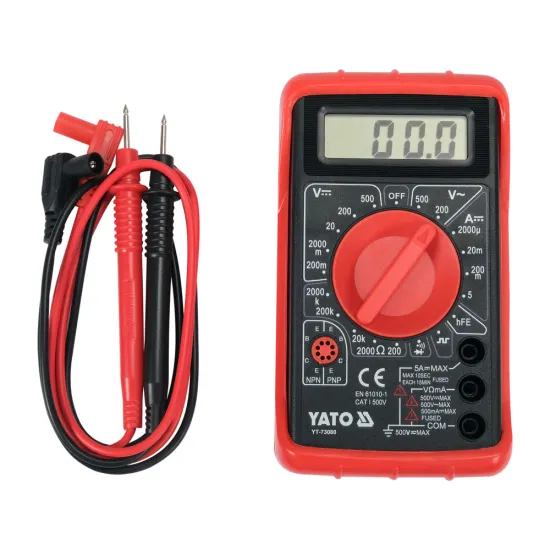

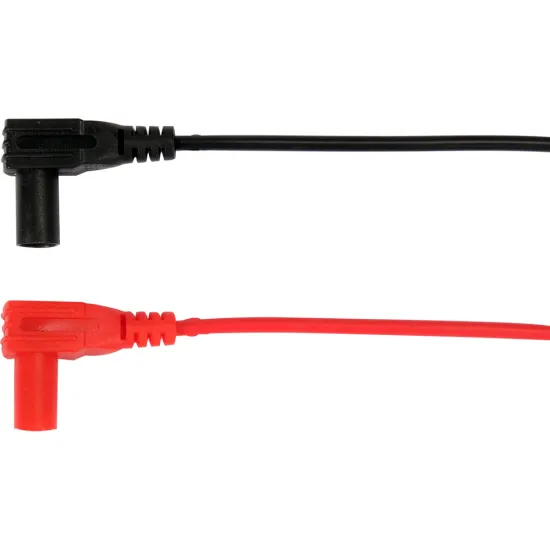

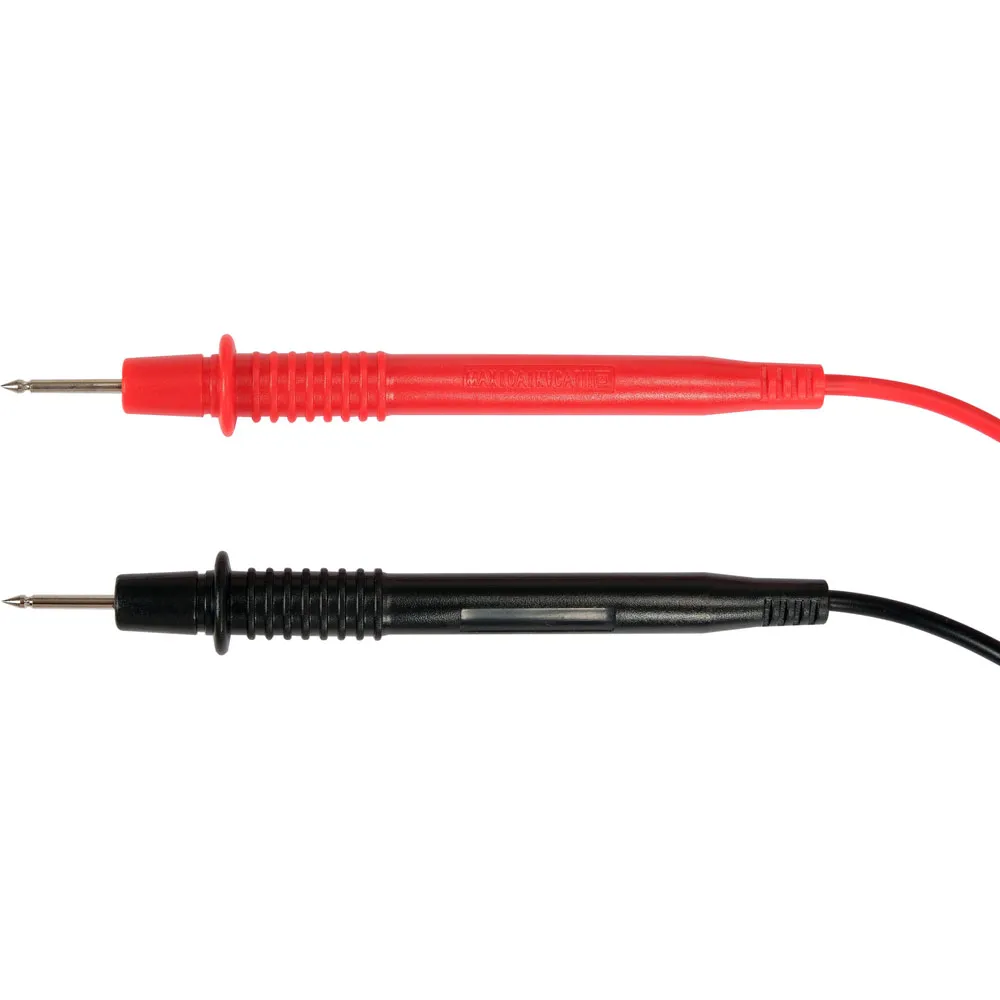

• Mérőszondák a csomag részét képezik

• Túlterhelés elleni védelemmel ellátott kialakítás

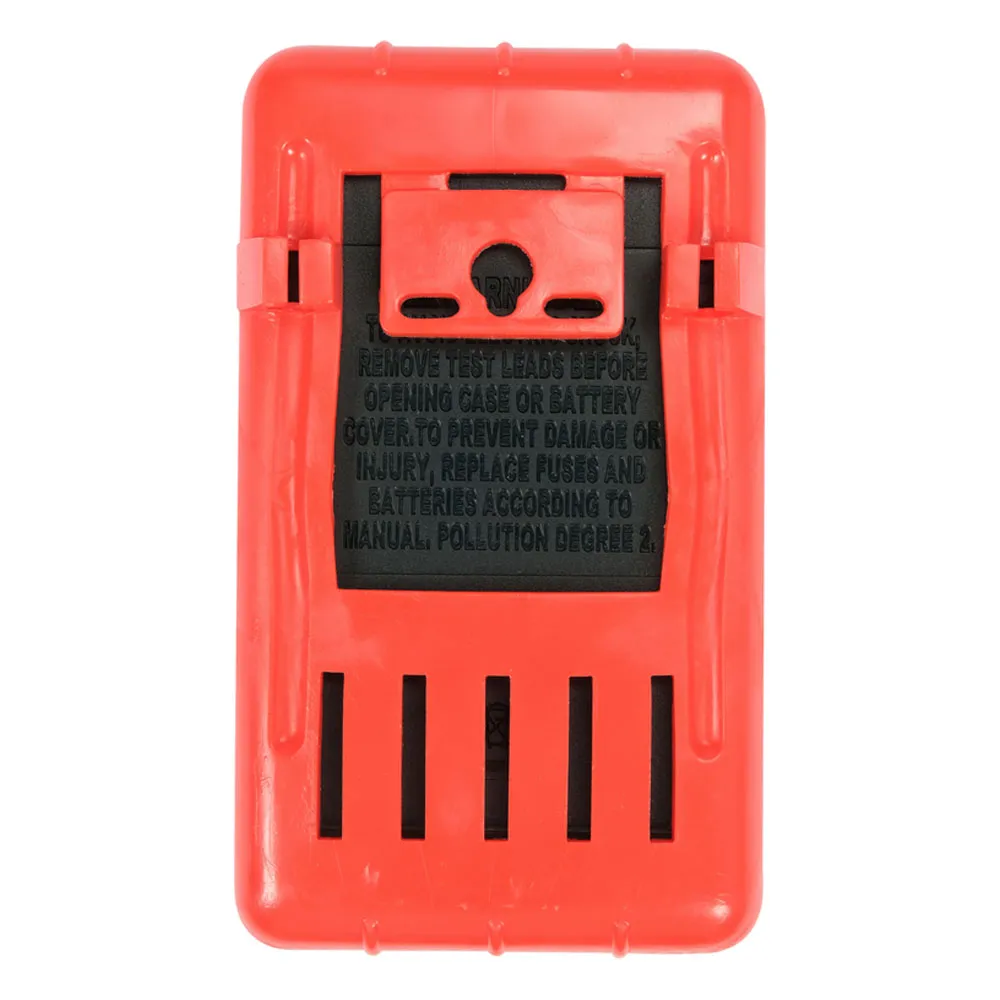

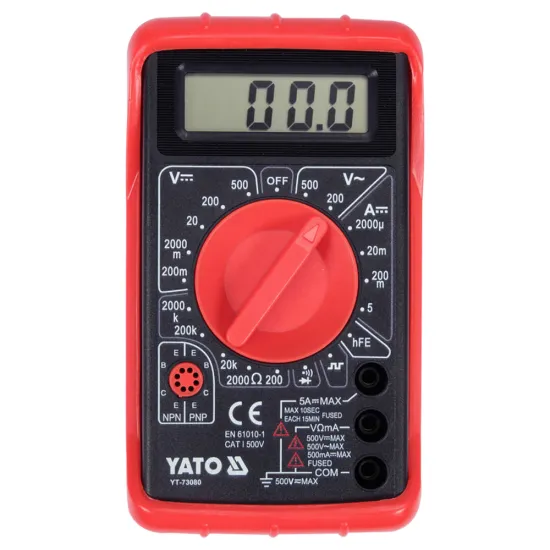

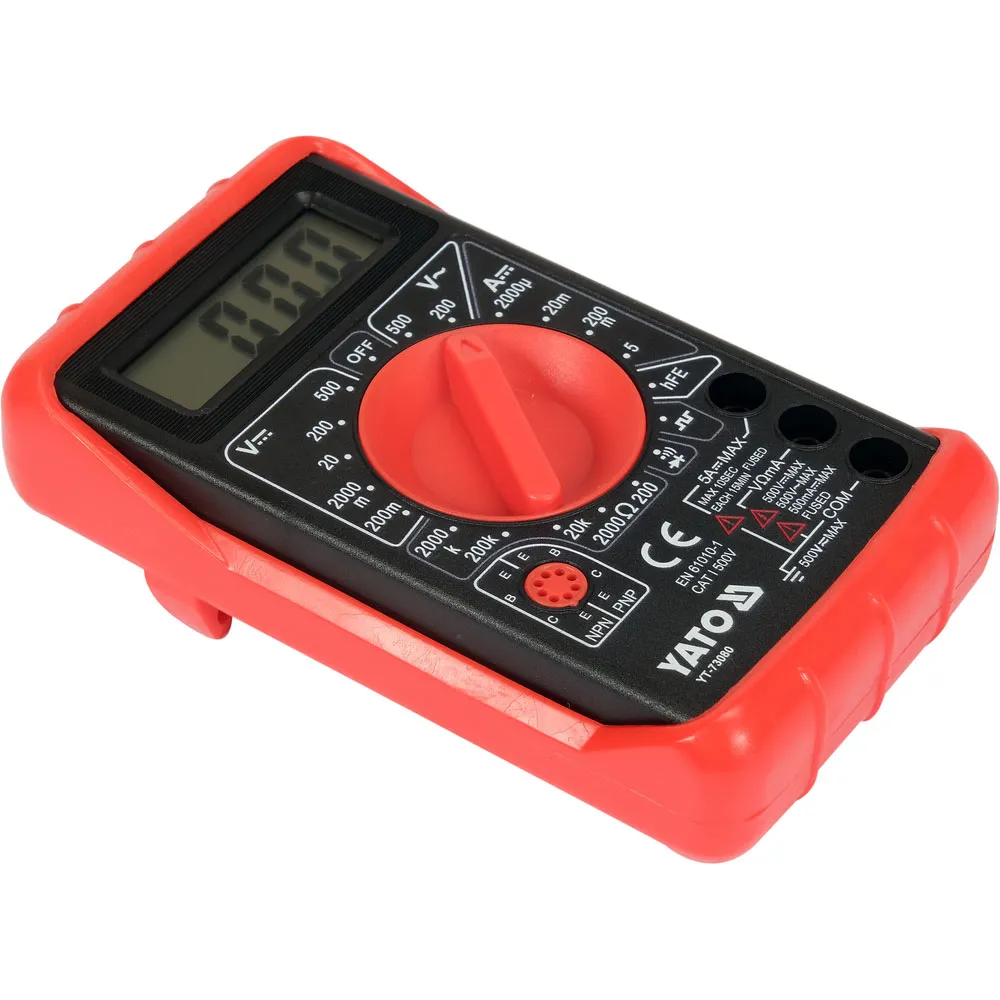

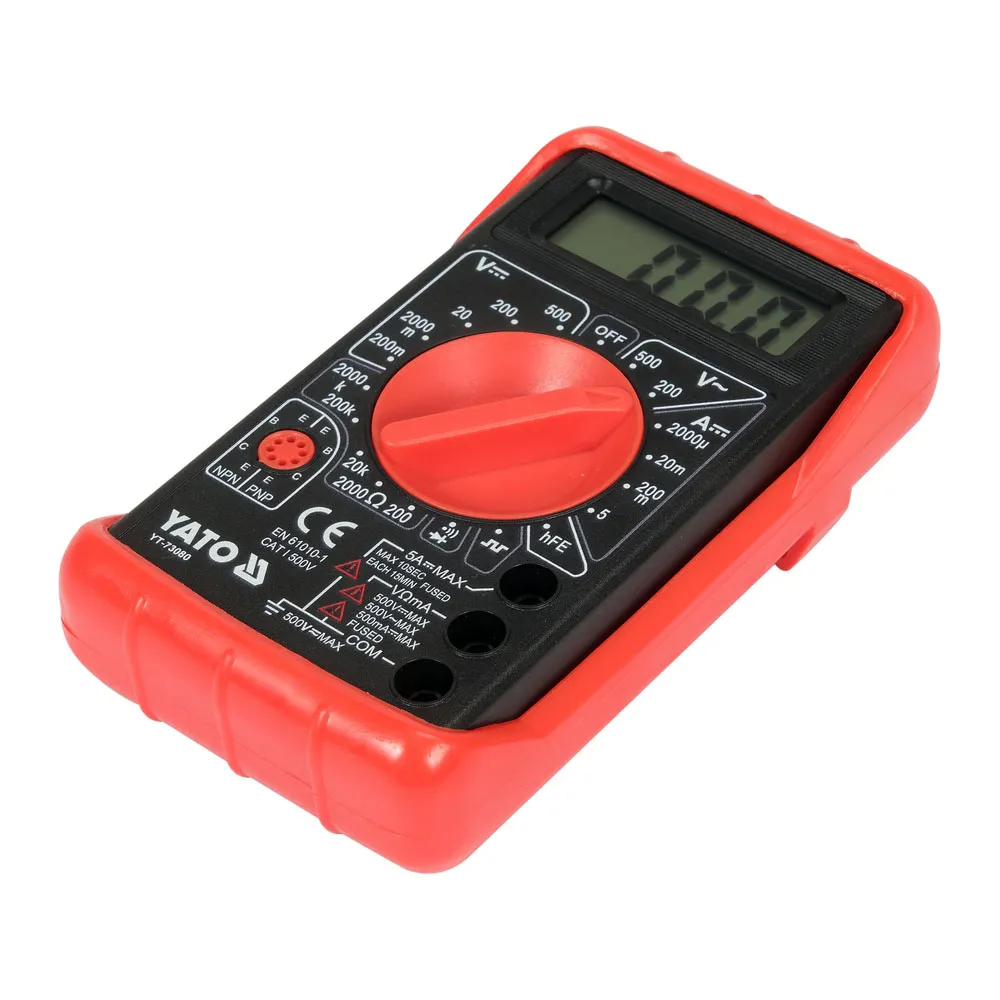

• ABS műanyag ház + gumírozott holster a mechanikai védelem érdekében

• Alacsony elemfeszültség kijelzés

• Tápellátás: 9 V-os (6F22) elem

Ismeretlen értékek mérése esetén a kézi tartományváltás miatt a mérést mindig a legnagyobb mérési tartományból kell kezdeni, majd fokozatosan haladni a pontosabb tartomány felé. Ennek elmulasztása a készülék károsodásához vezethet.

Műszaki adatok

• Cikkszám: YT-73080

• Márka: Yato

• Tranzisztor hFe mérés: igen

• AC feszültségmérés: 0–500 V

• DC feszültségmérés: 0–500 V

• Egyenáram mérés: 0–5 A

• Ellenállásmérés: 0–2 MΩ

• Áramkör folytonossági teszt: igen

• Diódavizsgálat: igen
